DGT4X Meetversterker (4 kanalen)

Zeer snelle gewichtszender voor DIN-balk met 4 kanalen, 2 IN en 2 OUT. Toetsenbord met 5 toetsen, LED-display.

Product Description

DGT4X – MEETVERSTERKER MET HOGE SNELHEID

Meetversterker voor gewichtsoverdracht naar PLC via veldbus, analoge uitgang of RS485. Hiermee kunnen elke load cell of elke aangesloten weegschaal worden gelezen en gediagnosticeerd.

Beschikbare versies:

PROFINET I / O | ETHERNET / IP | ETHERCAT | MODBUS TCP | CANOPEN | DEVICENET | PROFIBUS | ANALOGE UITGANG | RS485

Geïntegreerde WebServer als standaard voor configuratie, diagnostiek en gegevensback-up

Wat is nieuw in vergelijking met DGT4

  • Nieuwe geavanceerde processor, die tot 2600 gewichtsmetingen per seconde kan verwerken. De hoge snelheid maakt een extreem nauwkeurige gewichtsfiltering mogelijk, zelfs bij weegtijden in de orde van milliseconden.
  • Nieuw celvoedingscircuit voor grotere weegstabiliteit.
  • Voedingscircuit met beveiligingen, specifiek voor industriële omgevingen.
  • Verwijderbare klemmenblokken om de bedrading in het elektrische paneel te vereenvoudigen.
  • Frontale micro-USB-communicatiepoort voor configuratie, diagnostiek en gegevensback-up.
  • XSPEED TOOL: nieuwe pc-software met oscilloscoopfunctie voor systeemdiagnostiek en optimalisatie van weegfilters.
  • 14,2 mm display.
  • Nieuw configuratiemenu om kalibratie en configuratie te vereenvoudigen.
  • RS485-communicatiepoort altijd beschikbaar op alle versies.
  • Tot 120 veldbus-updates per seconde

TECHNISCHE KENMERKEN

  • Voeding: 12-24Vdc
  • Converter: A / D 24 bit met 4 kanalen
  • Max schaalnummer: 4
  • Verbinding met loadcellen: 4 of 6 draden (met sense)
  • Bedrijfsmodi:
    – Digitale aansluitdoos

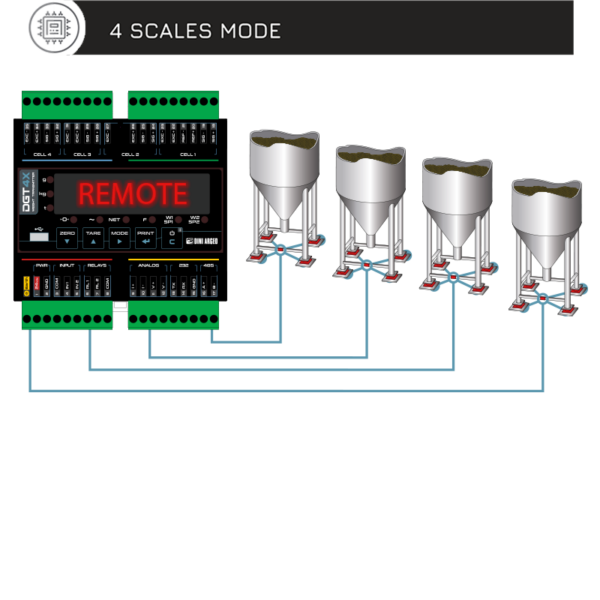

    – Multi-schaal zender
    – Single-schaal zender
  • Conversieratio: tot 3200 conv./sec
  • Selecteerbare bemonsteringssnelheid: tot 2600 conv./sec
  • Update veldbussnelheid: tot 120 Hz
  • Weergeven: tot 1.000.000d
  • Signaalgevoeligheid: 0,03 µV / d (0,3 µV / e)
  • Resolutie: 3.000.000 tellingen
  • Linearisatie: maximaal 8 punten
  • Aansluitbare loadcellen: tot 16 350 Ω cellen
  • Veldbus: Profibus, Profinet, EthernetIP, EtherCAT, EthernetIP, CANopen, DeviceNet, Modbus TCP / IP.
  • Seriële poorten:
    – 1 Micro-USB-poort (apparaat) voor pc-configuratie met “Dinitools®” en “XSpeed ​​Tool”.
    – 1 RS485-poort
    – 1 RS232-poort (Mod. DGT4X / DGT4XAN)
  • Analoge uitgang: 16 bit (DGT4XAN Model) 4-20mA of 0-10Vdc.
  • Digitale uitgangen: n. 2 configureerbare UITGANGEN
  • Digitale ingangen: n. 2 configureerbare INGANGEN
  • Certificeringen:
    – OIML R76 (10000e of 3000 + 3000e) / R51 / R61 MID
    – UL-vermeld (op aanvraag)
    – EU-typeonderzoekscertificaat (45501: 2015)
  • Case: ABS, voor Din-bar (106 x 56 x 118 mm)
  • Kalibratie:
    – Theoretisch (mV \ V)
    – Met voorbeeldgewichten
    – Op afstand door WEB SERVER
    – Vanaf het toetsenbord
    – Vanaf pc met “Dinitools”
  • Toetsenbordfuncties:
    nulstellen, tarra, functiemodus, handmatig gegevens afdrukken / verzenden, AAN / Stand-by
  • Programmafuncties:
    setpoint, hoge resolutie, piek, Alibi-geheugen, conversie van maateenheid
  • Toetsenbord: mechanisch met 5 cijfers
  • Display: 14,2 mm rode LED
